Contrôle Physique 4ème Intensité Et Tension Du Courant

Dans le cadre du programme de physique de 4ème, l'étude de l'intensité et de la tension du courant électrique constitue un pilier fondamental. La compréhension de ces concepts est essentielle pour appréhender le fonctionnement des circuits électriques et des appareils qui nous entourent.

L'intensité du courant électrique, notée I, représente le débit de charges électriques qui traversent une section de circuit par unité de temps. Elle se mesure en Ampères (A). Un Ampère correspond à un Coulomb de charges électriques qui traverse une section en une seconde.

La mesure de l'intensité se réalise à l'aide d'un ampèremètre. Cet instrument doit être inséré en série dans le circuit, de manière à ce que le courant électrique le traverse intégralement. L'ampèremètre offre une résistance interne très faible afin de perturber le moins possible le circuit étudié.

La tension électrique, quant à elle, notée U, représente la différence de potentiel électrique entre deux points d'un circuit. Elle se mesure en Volts (V). Un Volt correspond à l'énergie d'un Joule nécessaire pour déplacer une charge de un Coulomb entre deux points.

La tension se mesure à l'aide d'un voltmètre. Cet instrument doit être branché en parallèle aux bornes du composant ou de la portion de circuit dont on souhaite mesurer la tension. Le voltmètre présente une résistance interne très élevée pour minimiser son impact sur le circuit.

Lois Fondamentales

Plusieurs lois fondamentales régissent les relations entre l'intensité et la tension dans les circuits électriques.

Loi d'Ohm: Cette loi établit une relation directe entre la tension U, l'intensité I, et la résistance R d'un conducteur ohmique. Elle s'exprime par la formule U = R x I. La résistance, mesurée en Ohms (Ω), est une propriété du conducteur qui s'oppose au passage du courant.

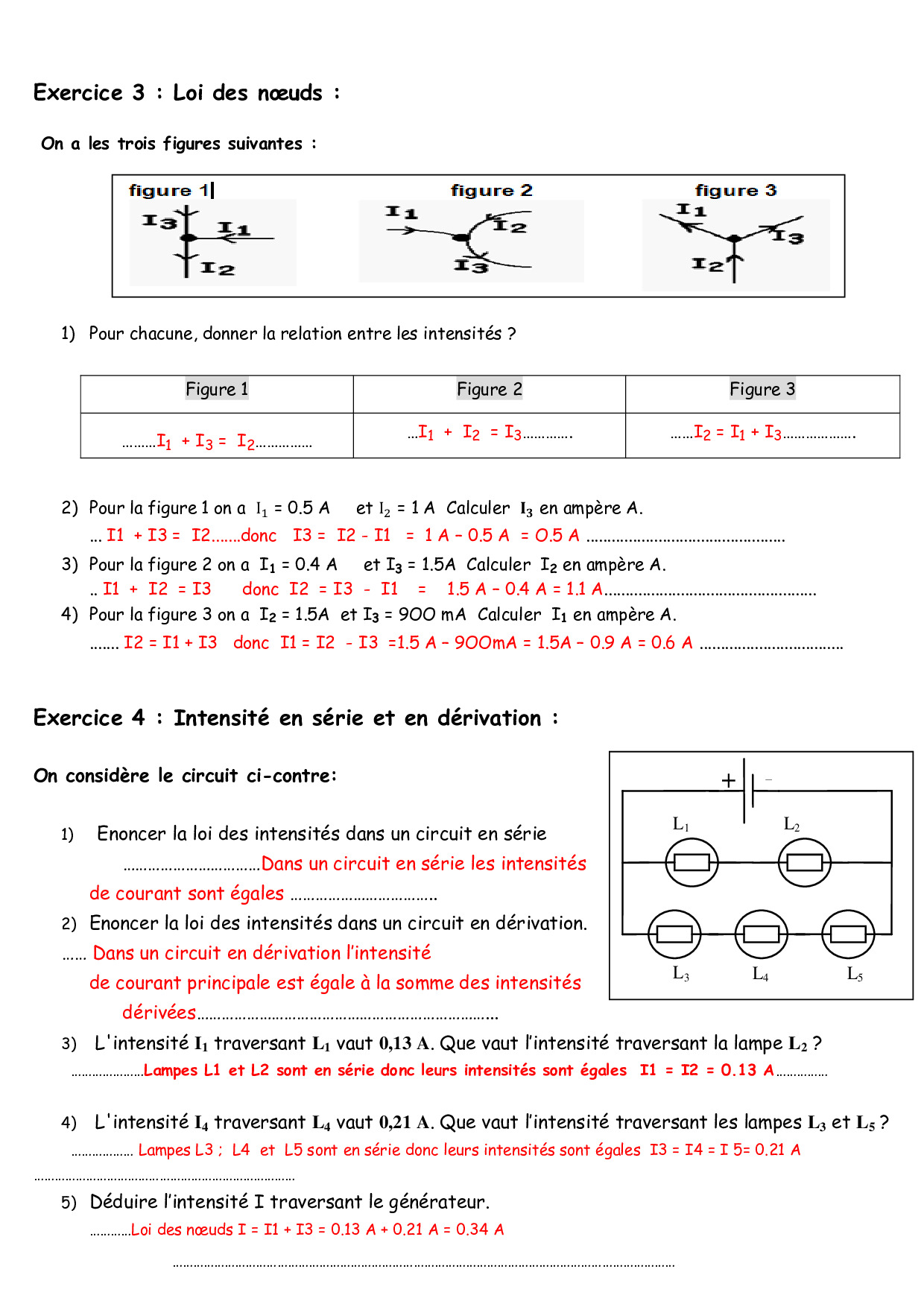

Loi des Nœuds: Cette loi stipule que la somme des intensités des courants qui arrivent à un nœud (point de jonction de plusieurs conducteurs) est égale à la somme des intensités des courants qui en repartent. Cela traduit la conservation de la charge électrique.
Loi des Mailles: Cette loi énonce que la somme algébrique des tensions le long d'une maille (circuit fermé) est nulle. Cela traduit la conservation de l'énergie électrique.

Circuits en Série et en Parallèle

La configuration des composants dans un circuit influence les valeurs de l'intensité et de la tension.

Circuits en Série: Dans un circuit en série, les composants sont connectés les uns à la suite des autres, formant une seule boucle. L'intensité du courant est la même en tout point du circuit. La tension totale aux bornes du circuit est égale à la somme des tensions aux bornes de chaque composant. La résistance équivalente du circuit est la somme des résistances de chaque composant.
Circuits en Parallèle: Dans un circuit en parallèle, les composants sont connectés de manière à ce que le courant puisse emprunter plusieurs chemins. La tension est la même aux bornes de chaque composant. L'intensité totale du courant est égale à la somme des intensités dans chaque branche. L'inverse de la résistance équivalente du circuit est égale à la somme des inverses des résistances de chaque branche.

Applications Pratiques

La maîtrise des concepts d'intensité et de tension est cruciale pour la conception, l'analyse et la réparation des circuits électriques. Elle permet, entre autres, de :

Calculer les valeurs des composants nécessaires pour obtenir les performances souhaitées.
Diagnostiquer les pannes et les anomalies de fonctionnement.
Assurer la sécurité des installations électriques.

L'utilisation appropriée des appareils de mesure, tels que l'ampèremètre et le voltmètre, est indispensable pour effectuer des mesures précises et fiables. Il est également important de respecter les consignes de sécurité lors de la manipulation de circuits électriques. Notamment, il est impératif de ne jamais connecter un ampèremètre en parallèle, car cela provoquerait un court-circuit et endommagerait l'appareil. De même, il est crucial d'utiliser des appareils de mesure dont la gamme de mesure est adaptée aux valeurs de l'intensité et de la tension attendues, afin d'éviter de les endommager.

En conclusion, l'étude approfondie de l'intensité et de la tension du courant électrique est indispensable pour comprendre le fonctionnement des circuits électriques et des appareils qui les utilisent. La connaissance des lois fondamentales et des règles de branchement des appareils de mesure permet d'analyser et de concevoir des circuits de manière efficace et sécurisée. L’expérimentation pratique, à l’aide de montages simples et de mesures précises, renforce la compréhension de ces concepts et consolide les acquis.
