Loi D'additivité Des Tensions Dans Un Circuit En Dérivation

Dans le domaine fascinant de l'électronique, un principe fondamental régit la manière dont les tensions interagissent au sein des circuits : la loi d'additivité des tensions, également connue sous le nom de loi des mailles de Kirchhoff. Cette loi, d'une élégance mathématique remarquable, offre une compréhension approfondie du comportement des tensions dans un circuit en dérivation.

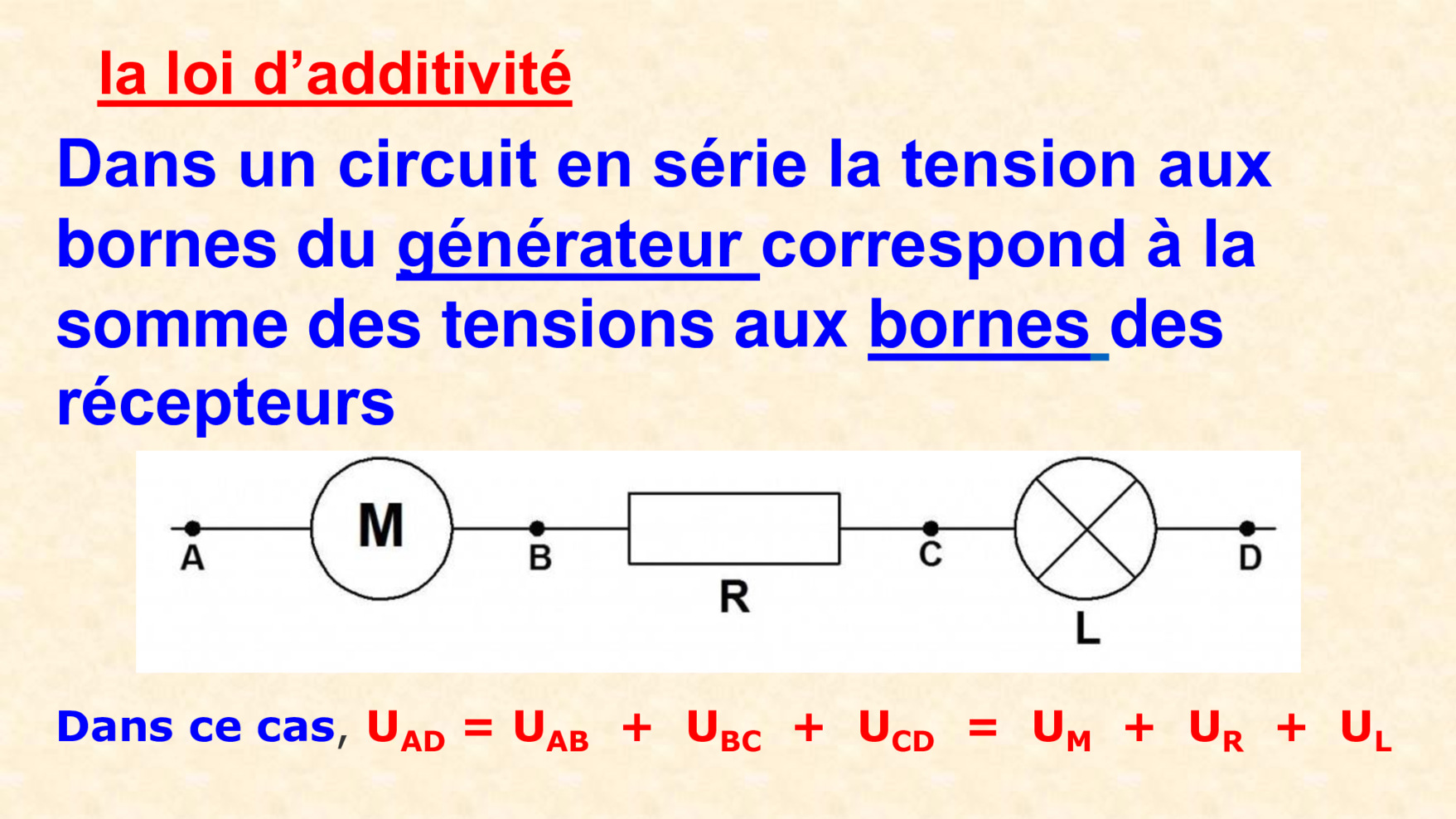

La loi d'additivité des tensions stipule que la somme algébrique des tensions autour de toute boucle fermée dans un circuit électrique est égale à zéro. En d'autres termes, l'augmentation totale de potentiel doit être égale à la diminution totale de potentiel dans une boucle.

Application dans un Circuit en Dérivation

Un circuit en dérivation, par définition, présente plusieurs chemins distincts pour le courant électrique. L'application de la loi d'additivité des tensions dans ce type de circuit revêt une importance particulière. Considérons un circuit simple composé d'une source de tension et de plusieurs résistances connectées en parallèle.

La tension aux bornes de chaque branche parallèle est identique et égale à la tension de la source. Ce principe découle directement de la loi d'additivité des tensions. Imaginons une boucle fermée traversant la source de tension et l'une des branches parallèles. La somme algébrique des tensions doit être nulle. Par conséquent, la tension aux bornes de la résistance dans cette branche doit être égale et opposée à la tension de la source.

Ce constat se généralise à toutes les branches parallèles. Quelle que soit la valeur des résistances dans chaque branche, la tension aux bornes de chaque résistance sera toujours identique à la tension de la source. C'est une caractéristique fondamentale des circuits en dérivation.

Implications Pratiques

La loi d'additivité des tensions a des implications pratiques considérables dans la conception et l'analyse des circuits. Elle permet de déterminer la tension aux bornes de chaque composant dans un circuit en dérivation, même si les valeurs des résistances varient.

Par exemple, dans un circuit d'éclairage domestique, les différents appareils (lampes, téléviseurs, etc.) sont connectés en parallèle. La tension aux bornes de chaque appareil est la même (généralement 220V en Europe), quelle que soit la puissance de l'appareil. C'est la loi d'additivité des tensions qui garantit cette uniformité.

Calculs et Applications Avancées

L'application de la loi d'additivité des tensions ne se limite pas aux circuits simples. Elle est également essentielle dans l'analyse de circuits complexes comportant plusieurs sources de tension et des composants non linéaires.

Dans ces cas, il est souvent nécessaire d'utiliser des techniques d'analyse de circuits plus avancées, telles que la méthode des mailles ou la méthode des nœuds, qui s'appuient directement sur la loi d'additivité des tensions et la loi des nœuds de Kirchhoff.

La maîtrise de la loi d'additivité des tensions est cruciale pour tout ingénieur ou technicien travaillant dans le domaine de l'électronique. Elle permet de comprendre le comportement des circuits, de concevoir des systèmes électroniques fiables et de diagnostiquer les problèmes éventuels.

Exemple Concret

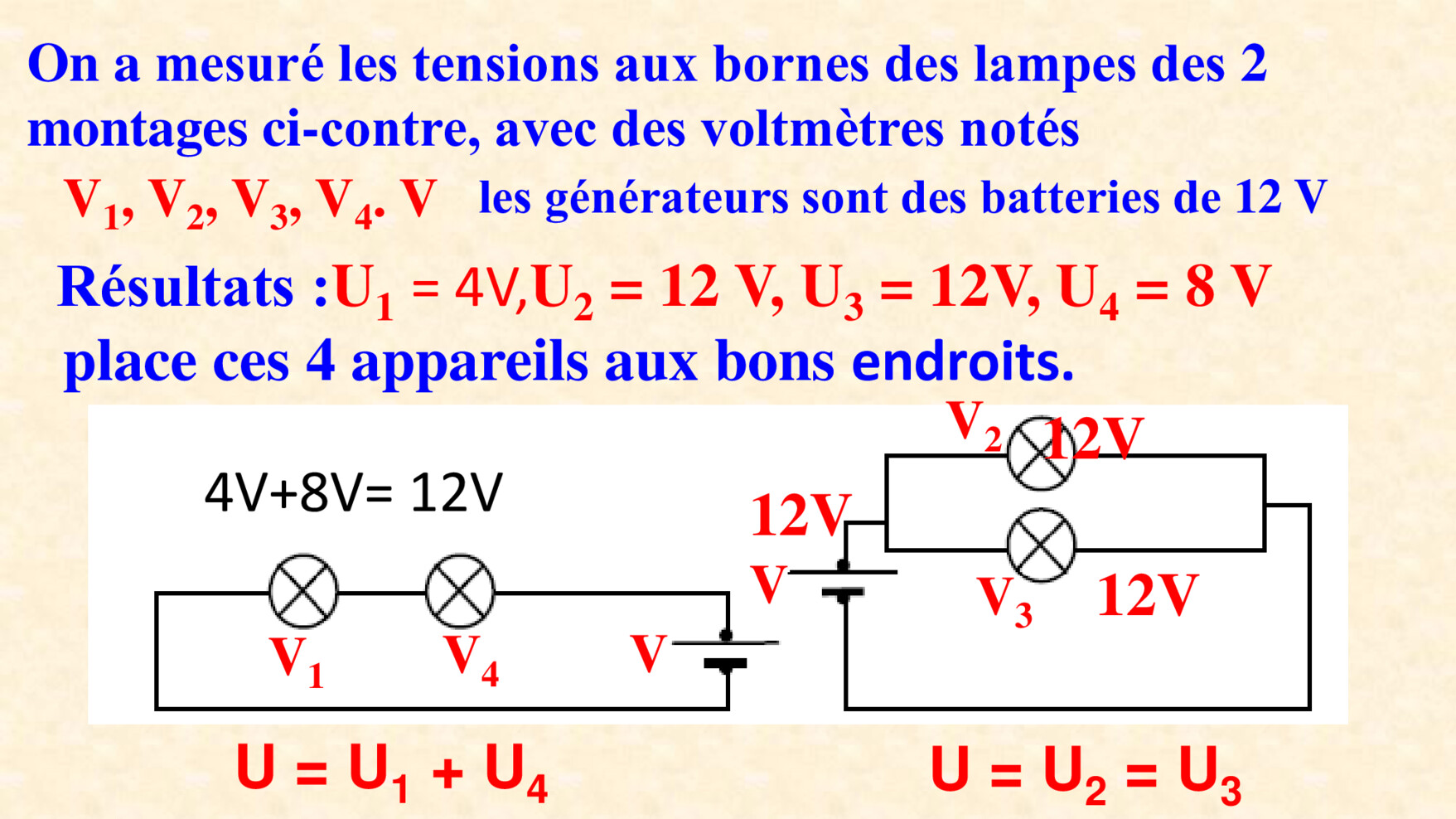

Prenons un circuit comprenant une source de tension de 12V et deux résistances en parallèle, R1 de 10 ohms et R2 de 20 ohms. La tension aux bornes de R1 sera de 12V, et la tension aux bornes de R2 sera également de 12V. Le courant dans chaque branche variera en fonction de la résistance, mais la tension restera constante.

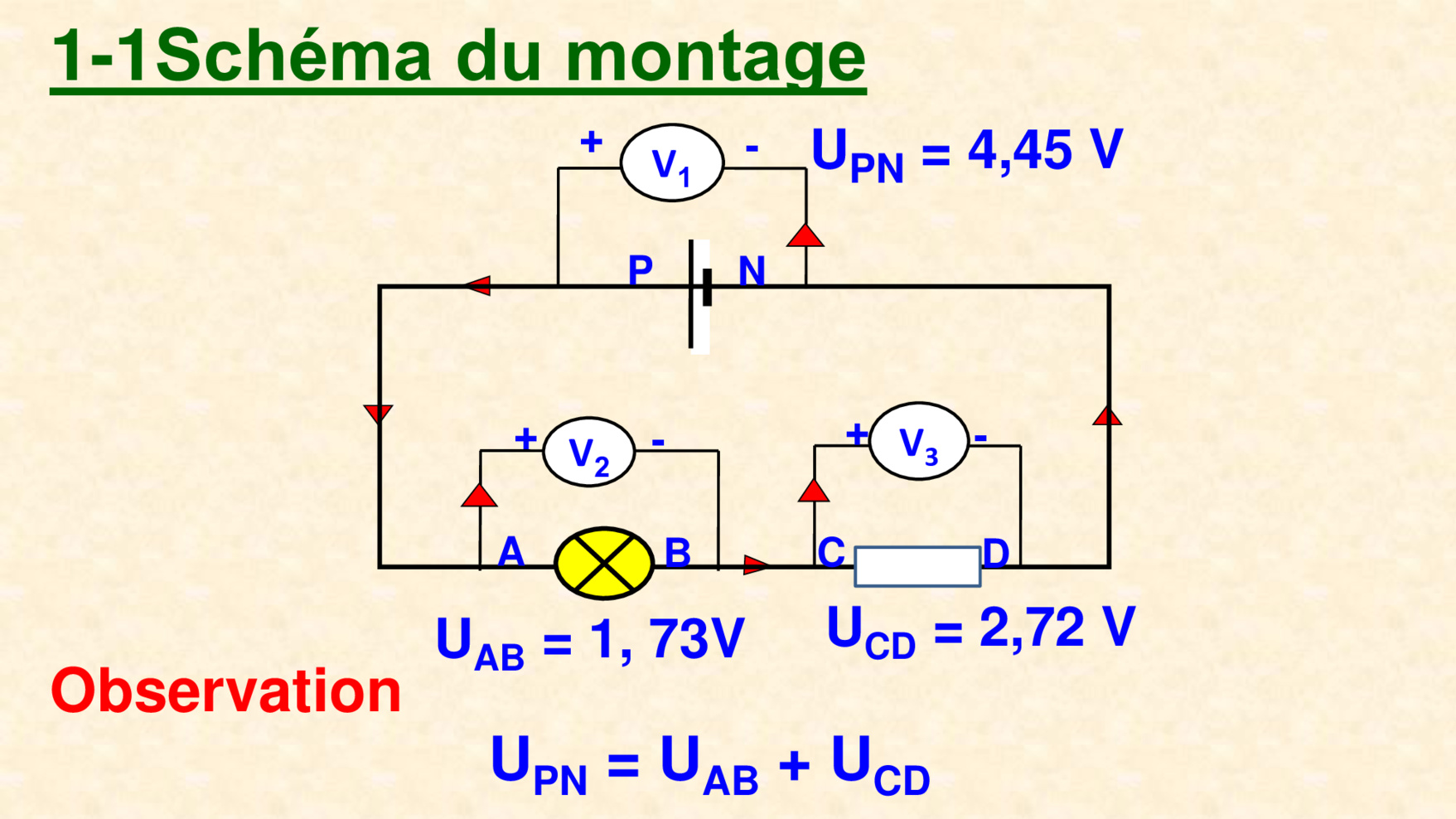

Ce principe se vérifie aisément à l'aide d'un voltmètre. La mesure de la tension aux bornes de chaque résistance confirmera l'égalité des tensions et l'application de la loi d'additivité des tensions.

Conclusion

La loi d'additivité des tensions est un pilier fondamental de l'électronique. Sa compréhension permet de démystifier le comportement des circuits en dérivation et de concevoir des systèmes électroniques efficaces et fiables. Cette loi, d'une simplicité apparente, recèle une puissance analytique considérable, indispensable à tout professionnel du domaine.
