Comment Tracer Un Parallélogramme Avec Des Mesures Données

Pour tracer un parallélogramme avec des mesures données, suivez ces étapes précises. Vous obtiendrez une figure exacte.

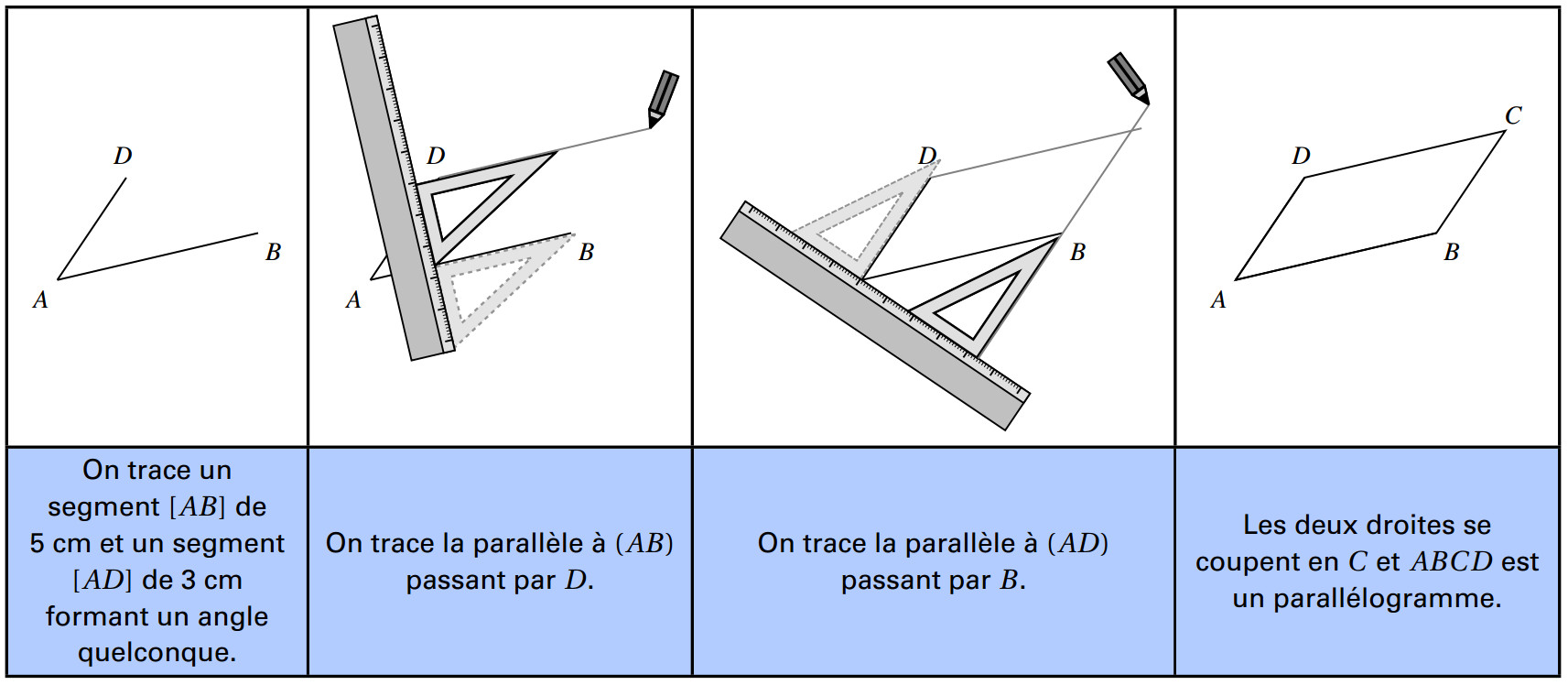

Commencez par tracer un segment de droite. Sa longueur correspond à la première mesure donnée. Nommez les extrémités A et B.

Avec un rapporteur, mesurez l'angle requis en A. Tracez une demi-droite à partir de A. Elle forme l'angle voulu.

Sur cette demi-droite, mesurez la longueur du second côté du parallélogramme. Marquez le point D. Vous connaissez maintenant trois sommets : A, B et D.

À partir du point B, tracez un arc de cercle. Son rayon correspond à la longueur du segment AD.

À partir du point D, tracez un autre arc de cercle. Son rayon correspond à la longueur du segment AB.

L'intersection de ces deux arcs de cercle définit le quatrième sommet. Nommez-le C.

Reliez les points B et C, puis D et C. Vous avez construit un parallélogramme ABCD.

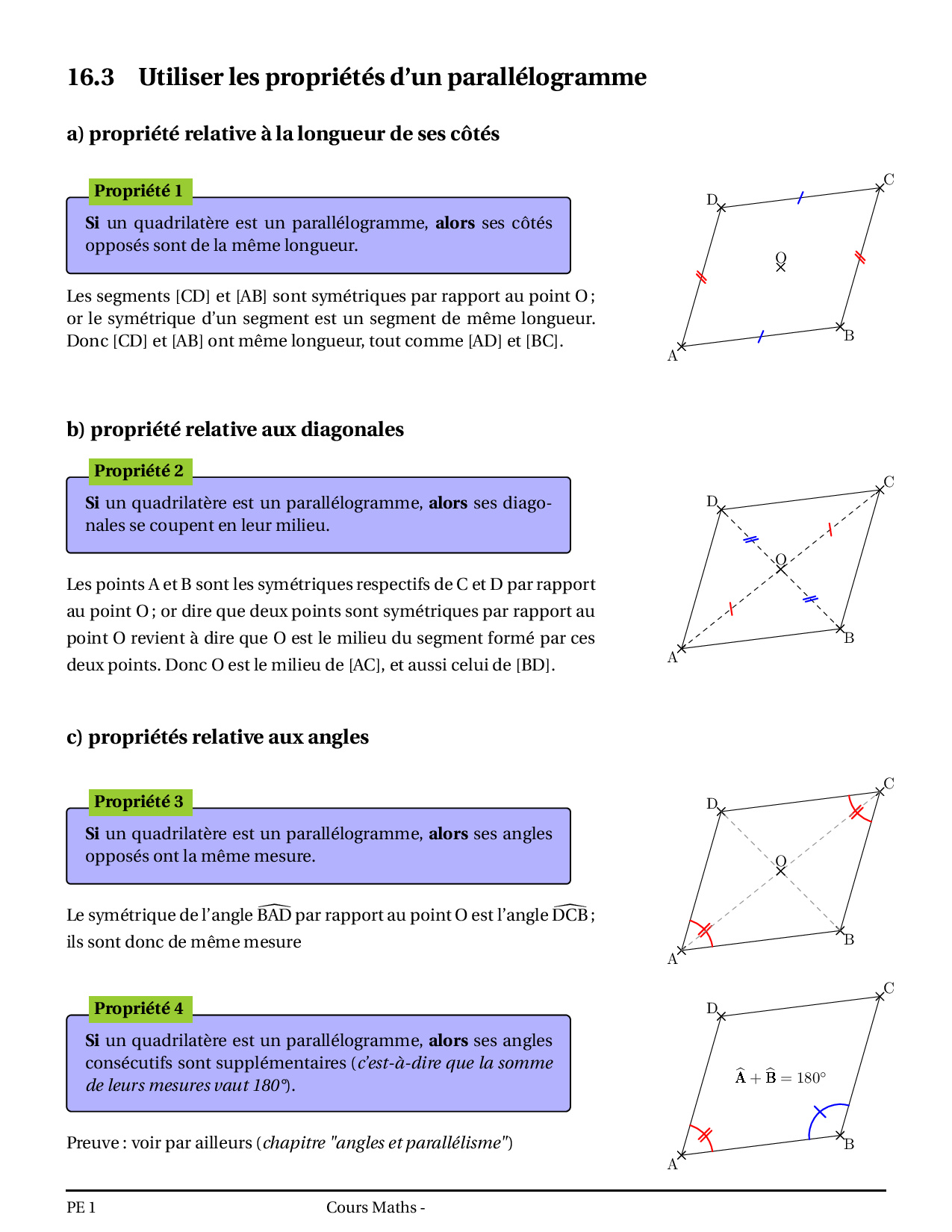

Vérifiez que les côtés opposés sont parallèles et de même longueur. Mesurez les angles opposés. Ils doivent être égaux.

Tracé avec Connaissances des Diagonales

Si vous connaissez les longueurs des diagonales et l'angle qu'elles forment, la méthode diffère. Tracez une première diagonale AC de la longueur donnée.

Trouvez le milieu de AC. Nommez ce point O. Les diagonales d'un parallélogramme se coupent en leur milieu.

Avec un rapporteur, mesurez l'angle donné au point O. Tracez une demi-droite. Elle forme l'angle avec AC.

Sur cette demi-droite, mesurez la moitié de la longueur de la seconde diagonale. Marquez le point B.

Prolongez la demi-droite au-delà de O. Mesurez la même distance que OB. Marquez le point D.

Reliez les points A, B, C et D. Vous obtenez un parallélogramme ABCD. Les diagonales AC et BD se coupent en O. Elles ont les longueurs spécifiées.

Cas Spéciaux

Si l'angle donné est droit (90 degrés), le parallélogramme est un rectangle. Suivez les mêmes étapes initiales. Assurez-vous que l'angle en A est bien de 90 degrés.

Si les côtés adjacents sont de même longueur, le parallélogramme est un losange. Les diagonales se coupent à angle droit. Elles sont aussi bissectrices des angles du losange.

Si le parallélogramme est à la fois un rectangle et un losange, c'est un carré. Tous les côtés sont égaux. Tous les angles sont droits.

Précision du Tracé

Utilisez un crayon bien taillé. Travaillez sur une surface plane. Utilisez une règle graduée précise.

Pour mesurer les angles, utilisez un rapporteur de qualité. Alignez soigneusement le rapporteur avec les segments.

Vérifiez chaque étape. Une petite erreur au début peut affecter le résultat final.

Utilisation du Compas

Le compas est essentiel. Il permet de reporter des longueurs avec précision. Ajustez le compas à la longueur requise. Tracez les arcs de cercle avec soin.

L'intersection des arcs de cercle doit être nette. Si l'intersection est floue, refaites les arcs. Augmentez légèrement le rayon.

Construction Pas à Pas

Tracez un segment AB.
Mesurez l'angle en A.
Tracez une demi-droite.
Mesurez la longueur AD.
Marquez le point D.
Tracez un arc de cercle de rayon AD à partir de B.
Tracez un arc de cercle de rayon AB à partir de D.
Marquez le point C (intersection des arcs).
Reliez B à C et D à C.

Vérification Finale

Vérifiez la longueur des côtés. Mesurez les angles. Les côtés opposés doivent être parallèles. Les angles opposés doivent être égaux. Si les conditions ne sont pas respectées, revoyez votre tracé. Identifiez les erreurs. Recommencez si nécessaire.

Une pratique régulière améliore la précision. Vous deviendrez plus habile à tracer des parallélogrammes. Maîtrisez ces techniques. Vous résoudrez des problèmes géométriques complexes.
