à Quoi Sert Une Résistance Dans Un Circuit électrique

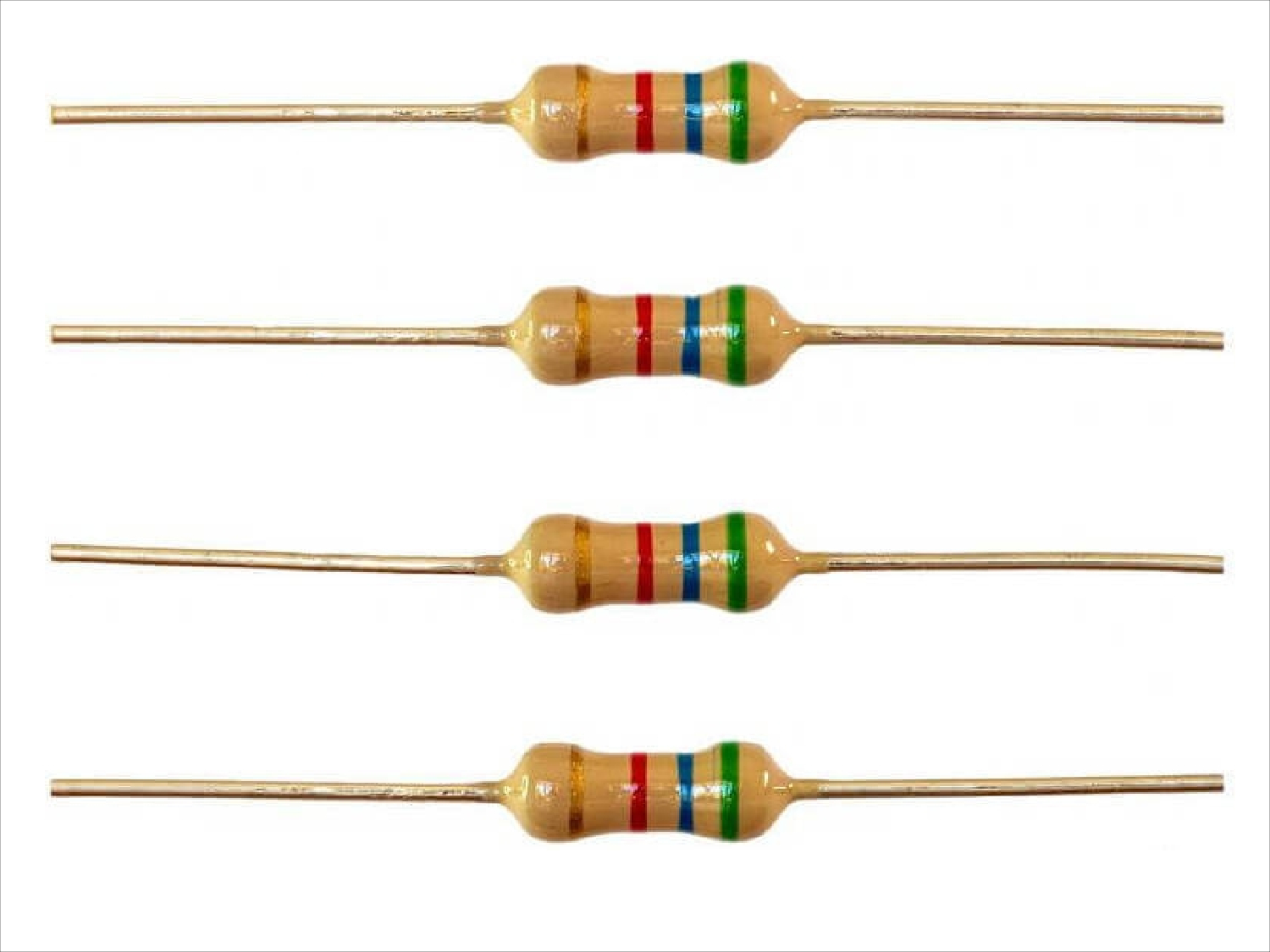

Dans un circuit électrique, une résistance est un composant fondamental. Elle a plusieurs fonctions cruciales. Ces fonctions garantissent le bon fonctionnement et la sécurité des appareils.

La résistance contrôle le flux de courant. Elle limite l'intensité du courant dans un circuit. Cela protège les composants sensibles. Sans résistance, le courant pourrait devenir excessif. Il endommagerait alors les diodes, transistors et autres éléments.

Les résistances permettent de diviser la tension. Un diviseur de tension utilise deux résistances en série. La tension d'entrée est répartie entre ces résistances. On obtient ainsi une tension de sortie plus faible. Cette technique est essentielle pour alimenter des circuits nécessitant des tensions spécifiques.

Une résistance peut servir de charge. Elle dissipe l'énergie électrique sous forme de chaleur. C'est utile pour tester des alimentations ou des amplificateurs. La résistance simule la charge réelle que l'appareil alimentera.

Les résistances sont utilisées dans les réseaux de polarisation des transistors. Elles établissent les tensions et courants de fonctionnement corrects. Cela permet aux transistors d'amplifier les signaux de manière linéaire et stable. Sans polarisation correcte, le transistor ne fonctionnerait pas correctement.

Protection des composants

Les résistances protègent les LED. Elles limitent le courant qui traverse la LED. Un courant excessif détruirait rapidement la LED. Une résistance en série avec la LED assure une durée de vie plus longue et une luminosité stable.

Dans les circuits de protection contre les surtensions, les résistances jouent un rôle important. Elles absorbent une partie de l'énergie des surtensions. Cela protège les composants sensibles contre les dommages. Elles peuvent être associées à des varistances ou des diodes de suppression transitoire.

Adaptation d'impédance

L'adaptation d'impédance est cruciale dans certains circuits. Les résistances permettent d'adapter l'impédance entre différentes parties du circuit. Cela maximise le transfert de puissance. C'est particulièrement important dans les circuits audio et radiofréquence.

Mesure de courant

Les résistances shunt sont utilisées pour mesurer le courant. Une faible résistance est placée en série avec le circuit. La tension aux bornes de la résistance est proportionnelle au courant. Cette tension est ensuite mesurée par un voltmètre ou un amplificateur.

Chauffage

Dans certains dispositifs, les résistances sont utilisées comme éléments chauffants. Elles convertissent l'énergie électrique en chaleur. On les retrouve dans les radiateurs électriques, les sèche-cheveux et les fours. La quantité de chaleur produite dépend de la résistance et du courant.

Filtrage

Les résistances sont utilisées dans les filtres RC et RL. Elles, combinées à des condensateurs ou des inductances, permettent de filtrer certaines fréquences. Les filtres RC sont utilisés pour filtrer les signaux audio et les signaux basse fréquence.

Temporisation

Dans les circuits de temporisation, les résistances sont utilisées avec des condensateurs. Elles déterminent le temps de charge et de décharge du condensateur. Ces circuits sont utilisés dans les minuteries, les clignotants et les circuits de démarrage progressif.

Stabilisation

Les résistances contribuent à la stabilisation des circuits. Elles réduisent la sensibilité aux variations de température et de tension d'alimentation. Cela garantit un fonctionnement plus fiable et prévisible.

Applications spécifiques

Dans les potentiomètres, une résistance variable permet de contrôler le niveau de tension. On les utilise dans les contrôles de volume, les gradateurs de lumière et les capteurs de position. La position du curseur détermine la résistance et donc la tension de sortie.

Les résistances pull-up et pull-down sont utilisées pour définir l'état logique par défaut d'une entrée numérique. Une résistance pull-up connecte l'entrée à l'alimentation. Une résistance pull-down connecte l'entrée à la masse. Cela évite les états indéterminés et assure un fonctionnement correct du circuit.

Dans les ponts de Wheatstone, les résistances sont utilisées pour mesurer avec précision des variations de résistance. Ces ponts sont utilisés dans les capteurs de température, de pression et de déformation. La variation de résistance est détectée par un déséquilibre du pont.

Enfin, l'utilisation appropriée des résistances est essentielle pour la sécurité. Elles préviennent les courts-circuits et les surcharges. Une résistance de limitation de courant protège les composants contre les dommages potentiels.
